新工場溶剤・粉体塗装設備
2025年3月に佐賀県佐賀市久保泉町にある株式会社 戸上メタリックス様へ
新工場溶剤粉体塗装設備を納入させて頂きました。

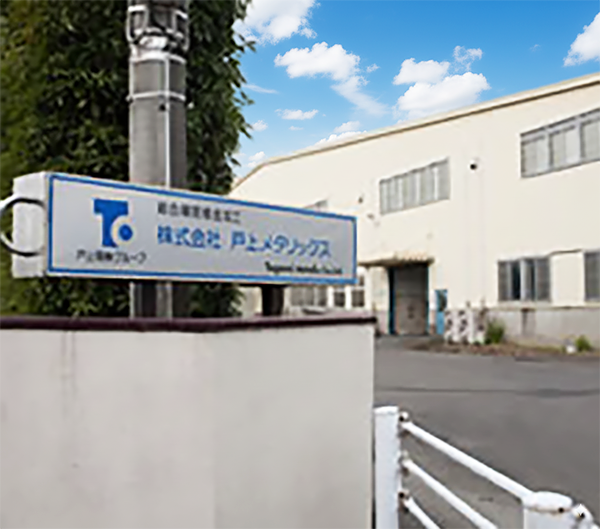

会社概要
本社
- 所在地
- 佐賀県佐賀市久保泉町大字下和泉3200-1
- 資本金
- 7,000万円
- 創立
- 1952年
- 社員
- 177名
- 敷地
- 24,500m²
- 生産品目
- 電気機械器具、その他一般機械器具の製造販売および付帯工事請負
- ホームページ
- http://www.togami-metalix.jp/
設備の概要
- 前処理装置
- ：並列レイアウト2基（小物ライン、大物ライン）
- 水切乾燥炉
- ：並列レイアウト2基（小物ライン、大物ライン）
- 粉体塗装設備
- ：自動レシプロブース1基、補正ブース1基
- 溶剤塗装設備
- ：下塗塗装室1基、補正塗装室1基
- 焼付乾燥炉
- ：並列レイアウト2基（粉体焼付乾燥炉、溶剤焼付乾燥炉）
- 搬送装置
- ：前処理ライン2基（小物ライン、大物ライン）
：粉体塗装ライン1基
：溶剤塗装ライン1基
：回送ライン1基（前処理ライン→溶剤ラインへの移送）
：移載装置3基（前処理→回送、回送→溶剤、溶剤→粉体）
設備導入のコンセプト
新工場の限られたスペースにコンベヤラインを5ライン計画し、レイアウト検討には戸上メタリックス様と時間を要しましたがご要望の設備を設置する事が出来ました。
各ラインには移載装置を設けており各ラインへハンガー移載が出来る様になっています。又、集中表示盤にて各設備の運転状況や自動運転、各工程コンベヤの操作、移載装置の運転選択も1箇所で出来る様に作業効率を図っています。

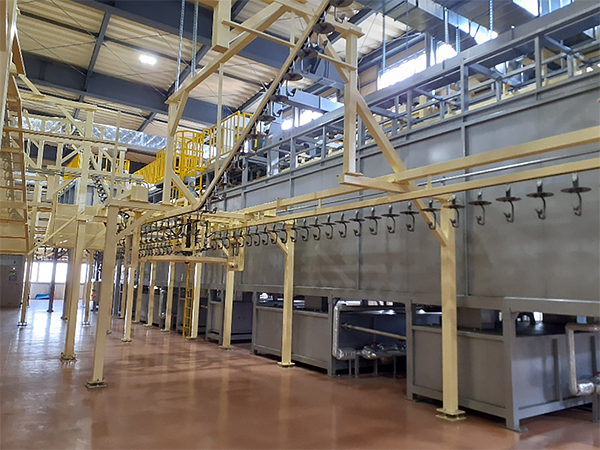

前処理ライン・移載装置・回送ライン

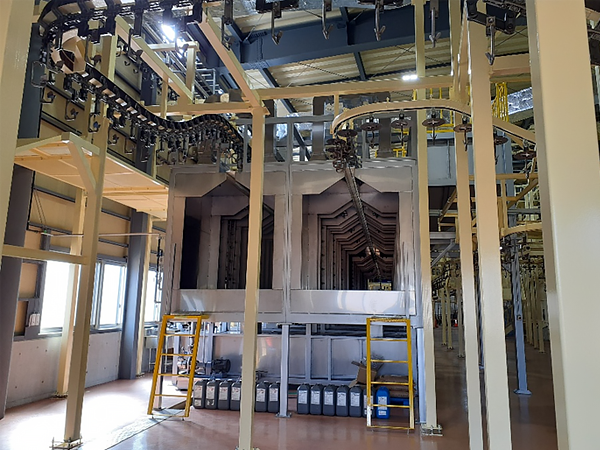

2ライン並列前処理装置

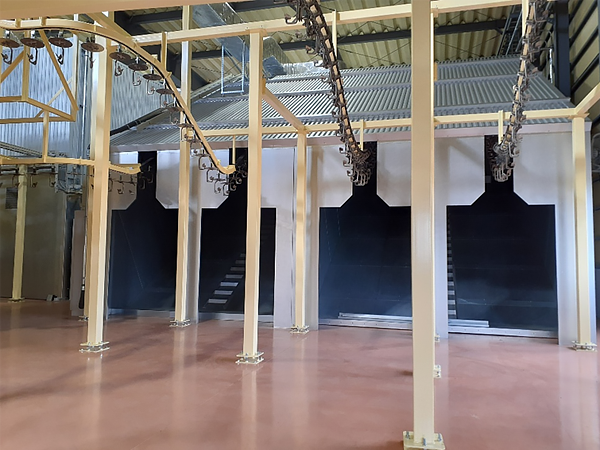

2ライン並列水切乾燥炉

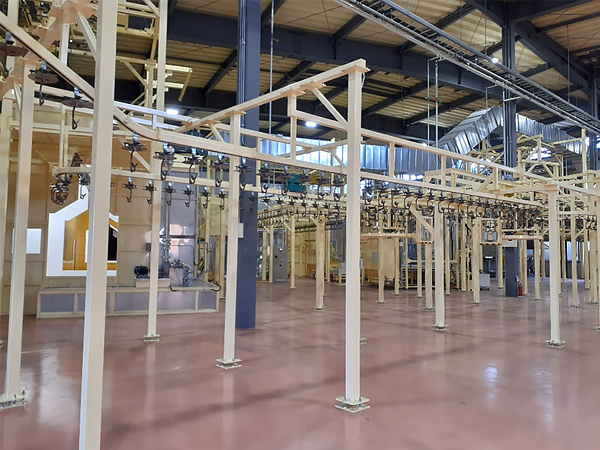

溶剤ライン着脱付近

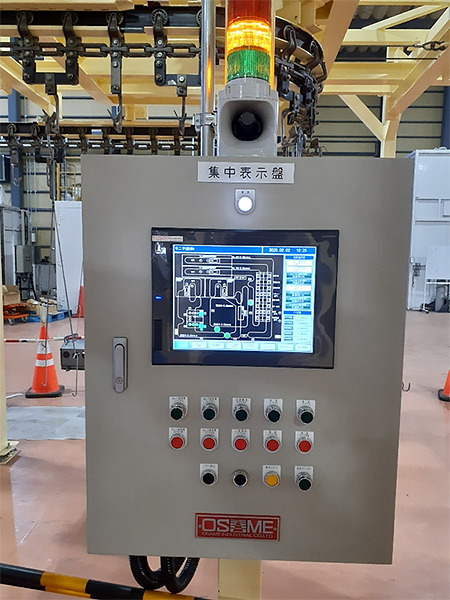

集中表示盤
